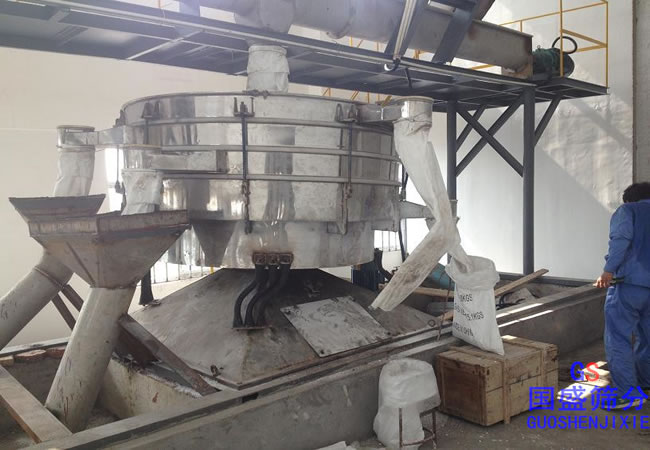

摇摆筛分机筛分效果视频：



　　　



摇摆筛分机工作原理：

　　摇摆筛分机是由普通电机传动作基本的回转运动与人工筛分相类似，使物料在筛网上形成水平与抛掷三维翻滚运动，从中心到外缘在整个筛面上均匀分散，从而以螺旋运动往轴向传播。调整摆振体上面的经向角和切向角可改变物料在网面上的运动轨迹。　　



摇摆筛分机产品特点：

1、高达5倍的单位面积产出；

2、精确到6级分离，筛分效率高达90%-99%；

3、使用硅橡胶球、超声波等高效清网装置系统，筛孔不会堵塞；

4、密闭除尘，操作安全；

5、加速度比振动筛低4-5倍，筛分零件寿命提高而维护减少；

6、噪音低<75分贝。优化重理均衡，地基动态负荷低。

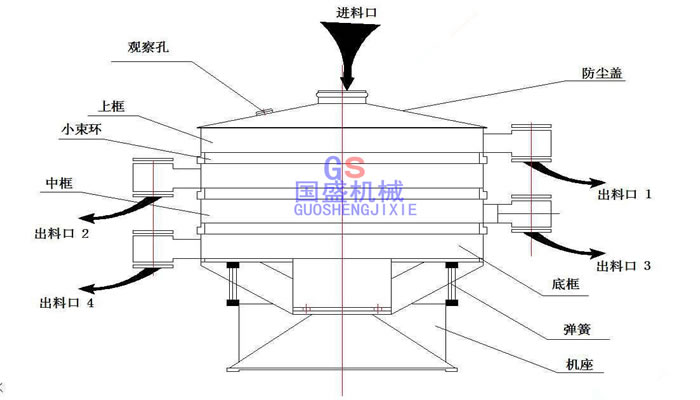

摇摆筛分机产品结构图：

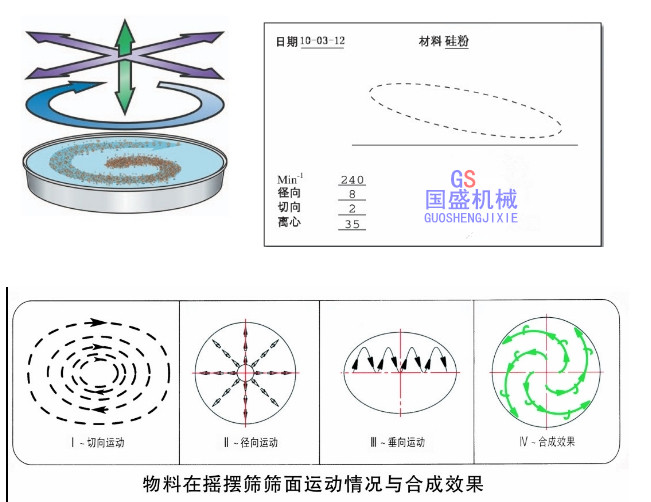

摇摆筛运动物料轨迹：

　　摇摆筛的设计原理是多层叠加，以曲柄轴驱动实现动态平衡。

　　在可调整倾角的刚性曲柄轴的驱动作用下，筛体可实现三维空间运动。即在圆周运动的基础上叠加垂直方向的上下运动，摆动的频率随旋转速度、偏心度、径向角和切向角调整的大小而变化。

　　由于这种独特的设计，由此形成其工作参数的组合可以无穷的多，使得被筛分的颗粒或粉末可以所期望的速度在筛网层面上呈螺旋渐开运动，达到期望物料滞留在筛网层上的时间。所以说摇摆筛是一款非常经典惯用的筛分、过滤设备。而且他的筛分精度之高，可高达90-99%，这对于机械式筛分来说是比较可喜的，这还源于它是采用的仿人工筛分的原理，将手工筛分动作的“筛”平面圆周运动，和“簸”向上抛物料运动，这两种运动形式最好的结合在一起，这也突出了另一优点：可使筛分精度、筛分效率、筛网寿命在普通旋振筛的基础提高到5-10倍 。

　　摇摆筛筛分过程中它的运动轨迹和筛分曲线我们可通过特定的工具制作出来，下面的图能很好的反映出摇摆筛工作过程中筛分物料的运动轨迹：

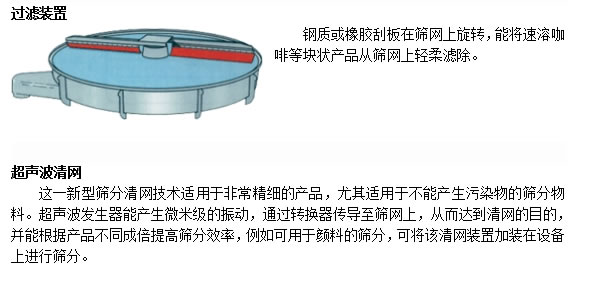

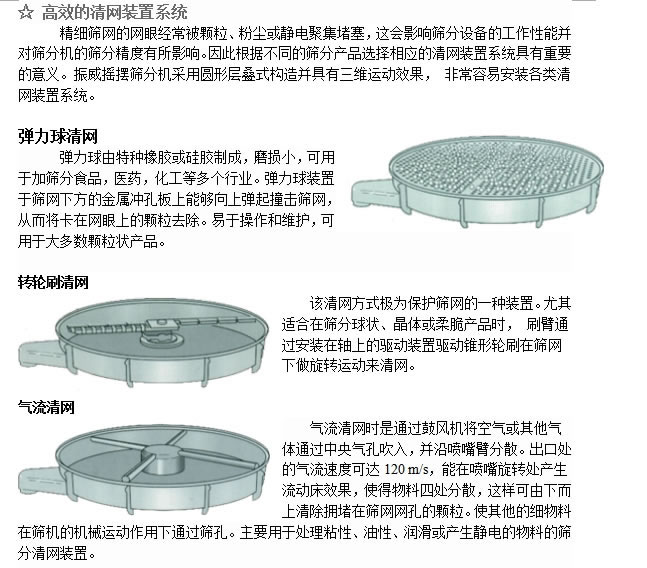

摇摆筛分机清网装置系统：

摇摆筛分机技术参数：

设备型号	YBS600	YBS1000	YBS1200	YBS1600	YBS2000	YBS2200	YBS2400	YBS2600
直径(mm)	650	1040	1200	1580	1880	2150	2400	2650
筛分面积(㎡)	0.29	0.76	1.1	1.8	2.6	3.46	4.33	5.3
空间要求(㎡)	0.4	1.8	2.5	3.9	5.6	7.1	8.75	9.6
最多筛层	5层	5层	5层	5层	5层	5层	5层	5层
功率(kw)	0.25	1.5	2.2	3	4	4	5.5	5.5
清网装置选装
硅胶球清网	5层	5层	5层	5层	5层	5层	5层	5层
转筒刷清网	5层	5层	5层	5层	5层	5层	5层	5层
超声波清网	5层	5层	5层	5层	5层	5层	5层	5层
过滤附件	2层	2层	2层	2层	2层	2层	2层	2层
底座宽度(mm)	630	900	1100	1340	1340	1540	1740	1940
一层高度(mm)	830	1155	1480	1480	1500	1520	1570	1580
一层重量(kg)	140	490	700	980	1050	1250	1690	1900
二层高度(mm)	960	1280	1640	1640	1660	1680	1700	1710
二层重量(kg)	155	535	770	1060	1140	1370	1780	2000
三层高度(mm)	1090	1400	1800	1800	1820	1840	1810	1840
三层重量(kg)	170	580	840	1140	1230	1490	1870	2100
四层高度(mm)	1220	1525	1960	1960	1980	2000	1930	1970
四层重量(kg)	185	625	910	1220	1320	1610	1960	2200
五层高度(mm)	1350	1650	2120	2120	2140	2160	2050	2100
五层重量(kg)	200	670	980	1300	1410	1730	2050	2300

注：可以现场测绘，进行非标设计，满足特殊要求定制。



摇摆筛分机使用与维护：

1、开机作业首要检查的就是机体舱内有没有杂物，也就是说需要清理一切闲杂物品。
2、定期检查各个部件的螺丝是否上紧。
3、查看电源电机等配件能否正常工作。
4、严格按照使用说明来结束作业流程，最好不要改变作业步骤。
5、筛机周边环境要保证整洁，尽量不要与粉尘有所沾染。
6、筛机四周不要放与其不相干的东西。



适用行业：

　　化学、食品与香料、塑料、矿业、医药、木业及胶合板、冶金、橡胶、饲料、化肥、糖盐业、再生行业。
